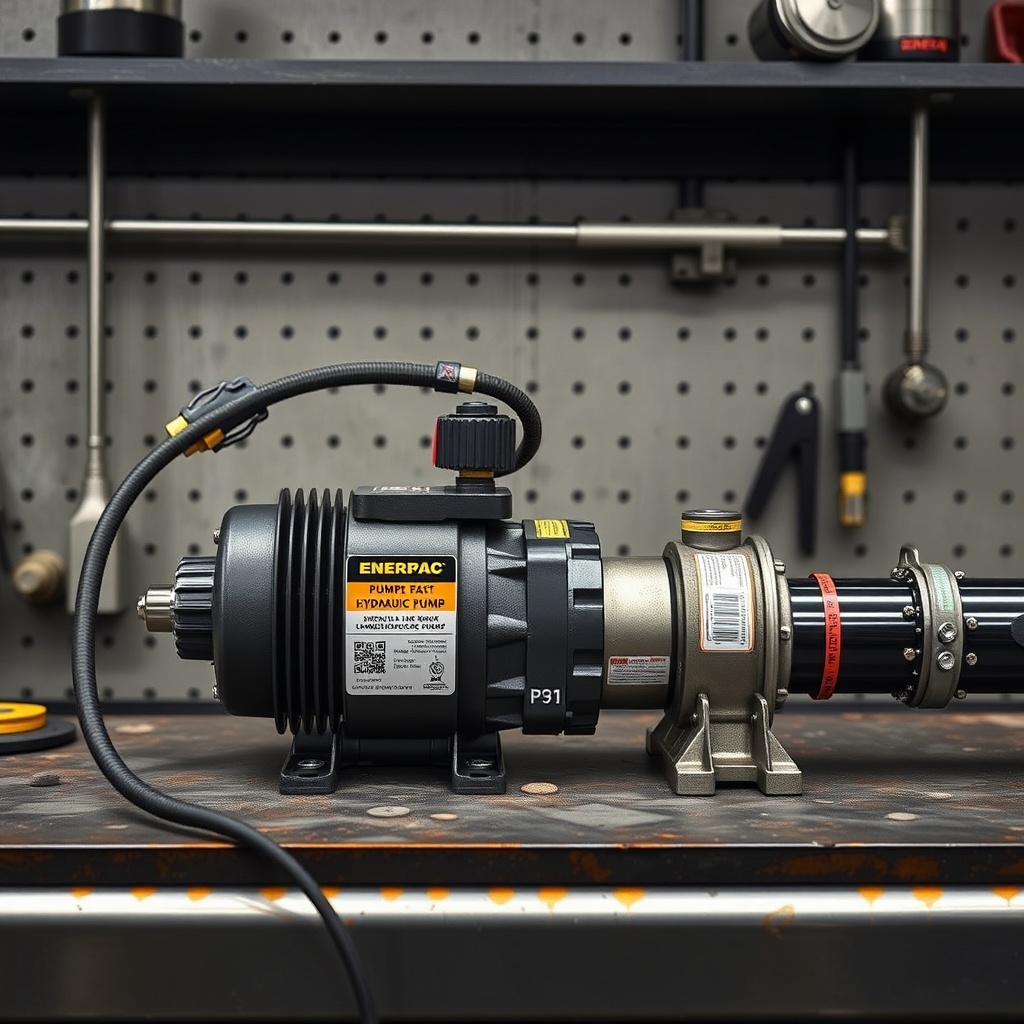

Endüstriyel hidrolik sistemlerde güvenilir bir güç kaynağı olarak öne çıkan Enerpac P391, sağlam tasarımı ve yüksek performansıyla sistem entegrasyonunda önemli bir rol oynar. Bu rehber, mühendis ve teknisyenlerin P391 pompasını mevcut veya yeni tasarlanan hidrolik devrelere nasıl entegre edeceğini adım adım açıklamaktadır. Doğru bileşen seçimi ve devre şeması oluşturma süreçlerine odaklanan bu yazı, sahadaki uygulamalardan elde edilen verilerle desteklenmiştir.
Enerpac P391 pompası hangi hidrolik devre tiplerine uygundur?
Enerpac P391, tek etkili ve çift etkili silindirlerle çalışacak şekilde tasarlanmıştır. Pompanın 700 bar (10.000 psi) maksimum çalışma basıncı, ağır endüstriyel kaldırma, sıkma ve presleme işlemleri için idealdir. Devre tipi seçiminde, pompanın dahili emniyet valfi ve yön kontrol valfi özellikleri belirleyicidir. Örneğin, tek etkili bir silindir için basit bir açık merkez devresi yeterliyken, çift etkili bir silindir için kapalı merkez veya yükleme valfli devre tercih edilebilir.
Sistem tasarımında dikkat edilmesi gereken temel parametreler arasında pompanın debisi (1,5 L/dak) ve tank kapasitesi (6 L) yer alır. Bu değerler, özellikle uzun stroklu silindirlerde çevrim süresini doğrudan etkiler. Pompanın entegre edileceği devrede akış ve basınç ihtiyacının önceden hesaplanması, Enerpac P391 Hidrolik Pompa Basınç ve Akış İncelemesi makalesinde detaylandırılmıştır.
Sistem entegrasyonunda doğru bağlantı elemanları nasıl seçilir?
Bağlantı elemanlarının seçimi, sistemin güvenliği ve verimliliği için kritiktir. Enerpac P391, standart olarak 1/4″ NPT dişli çıkış portlarına sahiptir. Yüksek basınç hatları için 700 bar’a dayanıklı çelik boru veya spiralli hortum kullanılmalıdır. Bağlantılarda sızdırmazlık için O-ring veya konik metal conta tercih edilmelidir.
- Hortum seçimi: Minimum 700 bar patlama basıncına sahip, EN 853 veya SAE 100 R2 standartlarına uygun hortumlar önerilir.
- Rakor ve adaptörler: Paslanmaz çelik veya karbon çelikten imal edilmiş, JIC veya NPT dişli bağlantı elemanları kullanılmalıdır.
- Filtreleme: Pompa girişine 25 mikronluk bir filtre eklenmesi, sistem ömrünü uzatır. Dönüş hattına da 10 mikronluk filtre konulması önerilir.
Bağlantı elemanlarının montaj öncesi temizliği ve tork değerlerine uygun şekilde sıkılması, hidrolik devrenin ilk çalıştırmada başarılı olmasını sağlar. Detaylı kurulum ve güvenlik adımları Enerpac P391 Hidrolik Pompa Kurulum ve Güvenlik Rehberi‘nde ele alınmıştır.
Pompa güç kaynağı ve motor seçiminde nelere dikkat edilmelidir?
Enerpac P391, 230 V monofaze veya 400 V trifaze elektrik motoruyla çalışacak şekilde tasarlanmıştır. Motor seçiminde, pompanın maksimum basınçta çektiği akım değeri (12 A / 230 V) ve başlangıç akımı (45 A) göz önünde bulundurulmalıdır. Trifaze motorlar, daha düşük başlangıç akımı ve daha stabil çalışma sunar.
| Özellik | Monofaze (230 V) | Trifaze (400 V) |
|---|---|---|
| Nominal Akım | 12 A | 6,5 A |
| Başlangıç Akımı | 45 A | 22 A |
| Motor Gücü | 2 HP | 2 HP |
| Kablo Kesiti (Önerilen) | 4 mm² | 2,5 mm² |
Güç kaynağı bağlantısında, motor koruma şalteri (termik manyetik) kullanılması zorunludur. Ayrıca, pompa çalıştırma ve durdurma için bir kontaktör ve acil durdurma butonu devreye eklenmelidir. Kesintisiz çalışma gerektiren uygulamalarda, pompa tankına yağ soğutucu entegre edilmesi önerilir.
Hidrolik devre şeması oluştururken hangi valfler kullanılmalıdır?
Sistemin güvenli ve verimli çalışması için doğru valf seçimi esastır. Enerpac P391 pompası, dahili bir emniyet valfi (ayarlanabilir, genellikle 700 bar) ve bir yön kontrol valfi (3/2 veya 4/2 yollu) ile donatılmıştır. Devre şemasında aşağıdaki valfler eklenebilir:
- Basınç düşürme valfi: Silindir giriş basıncını sınırlamak için kullanılır. Örneğin, hassas presleme işlemlerinde 500 bar’a ayarlanabilir.
- Akış kontrol valfi: Silindir hızını ayarlamak için giriş veya çıkış hattına eklenir. Sabit debili akış kontrol valfleri yaygındır.
- Çek valf: Yükün düşmesini engellemek için silindir çıkış hattına konulur. Pilot kontrollü çek valfler, yükün kontrollü indirilmesini sağlar.
Devre şeması çizilirken, pompanın maksimum debisi ve basıncı göz önünde bulundurularak valflerin nominal değerleri seçilmelidir. Tüm valfler, 700 bar çalışma basıncına ve en az 1,5 L/dak debiye uygun olmalıdır. Sistem tasarımıyla ilgili daha kapsamlı bilgi Enerpac P391 Hidrolik Pompa ile Sistem Tasarımı makalesinde bulunabilir.
Kullanıcılar Enerpac P391 hakkında ne söylüyor?
Sahadaki kullanıcı yorumları, pompanın dayanıklılığı ve bakım kolaylığı konusunda olumlu geri bildirimler sunmaktadır. Otomotiv sektöründe çalışan bir mühendis, “P391, 5 yıldır ağır şartlarda çalışıyor ve hiçbir arıza çıkarmadı. Yağ değişimleri düzenli yapılınca performansı düşmüyor” ifadesini kullanmıştır. İnşaat ekipmanları bakım teknisyeni ise, “Pompanın hafif olması saha içi taşımada avantaj sağlıyor. Yedek parça bulmak da kolay” şeklinde görüş belirtmiştir.
Olumsuz yorumlar arasında, pompanın yüksek ses seviyesi (75 dB) ve tank kapasitesinin sınırlı olması yer alır. Ancak, birçok kullanıcı bu dezavantajların performans karşısında kabul edilebilir olduğunu vurgulamaktadır. Pompanın güncel fiyatı ve satın alma koşulları Enerpac P391 Hidrolik Pompa Güncel Satın Alma Rehberi‘nde incelenmiştir.
Sıkça Sorulan Sorular
Soru 1: Enerpac P391 pompası hangi yağ viskozitesini kullanır?
Cevap: ISO VG 32 veya ISO VG 46 mineral hidrolik yağ önerilir. Düşük sıcaklıklarda (<10°C) ISO VG 22 tercih edilmelidir.
Soru 2: Pompa tankına harici soğutucu eklenebilir mi?
Cevap: Evet, tank dönüş hattına 6 L/dak debiye uygun bir plakalı soğutucu eklenebilir. Yağ sıcaklığını 60°C’nin altında tutmak için önerilir.
Soru 3: P391 pompası kaç metre mesafeden kumanda edilebilir?
Cevap: Standart 3 m elektrik kablosuyla birlikte gelir. 10 m’ye kadar uzatma kablosu kullanılabilir, ancak voltaj düşümü hesaplanmalıdır.
Soru 4: Pompa arıza durumunda hangi parçalar değiştirilebilir?
Cevap: Emniyet valfi, yön kontrol valfi, motor fırçaları (monofaze modellerde) ve conta seti kullanıcı tarafından değiştirilebilir. Diğer parçalar için yetkili servise başvurulmalıdır.
Soru 5: Sistem entegrasyonu için hangi sertifikalar gereklidir?
Cevap: CE işareti zorunludur. Ayrıca, kullanılan hortum ve bağlantı elemanları EN 853 standardına uygun olmalıdır. Basınçlı ekipman yönetmeliği (2014/68/EU) kapsamında değerlendirme yapılmalıdır.
Soru 6: Pompa gürültü seviyesi nasıl azaltılır?
Cevap: Pompa altına titreşim sönümleyici lastik takozlar yerleştirilmesi, ses yalıtım malzemesi kullanılması veya pompanın ayrı bir odaya konulması önerilir. Ayrıca, hortum bağlantılarının gevşek olmaması gürültüyü azaltır.
